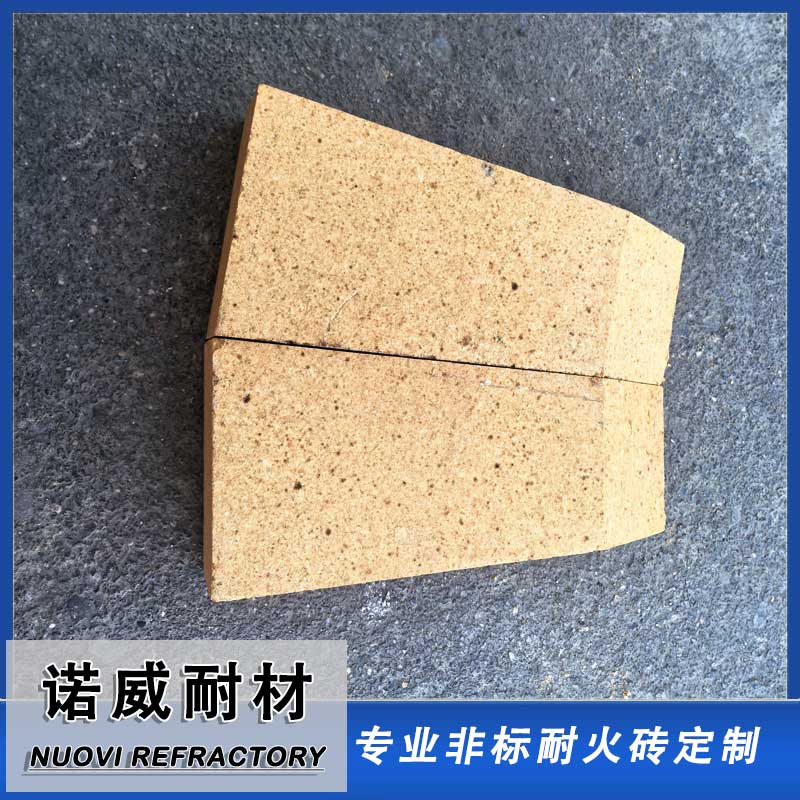

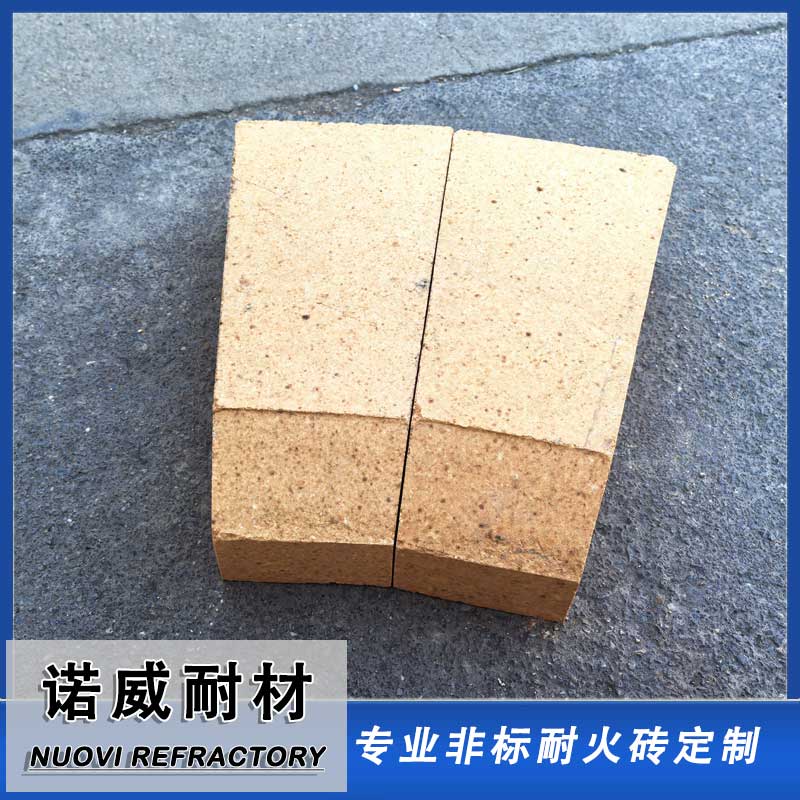

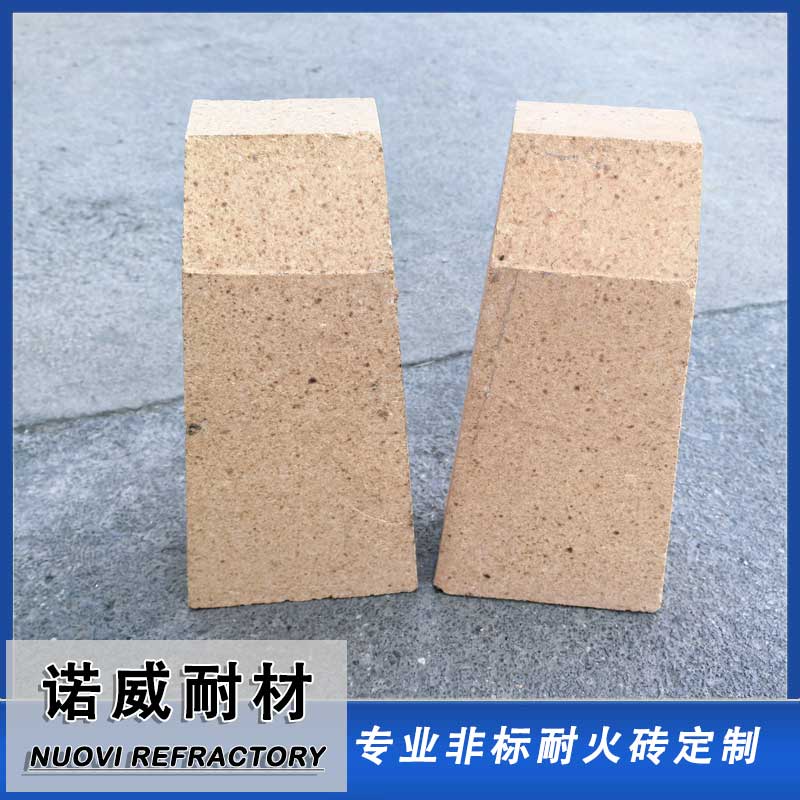

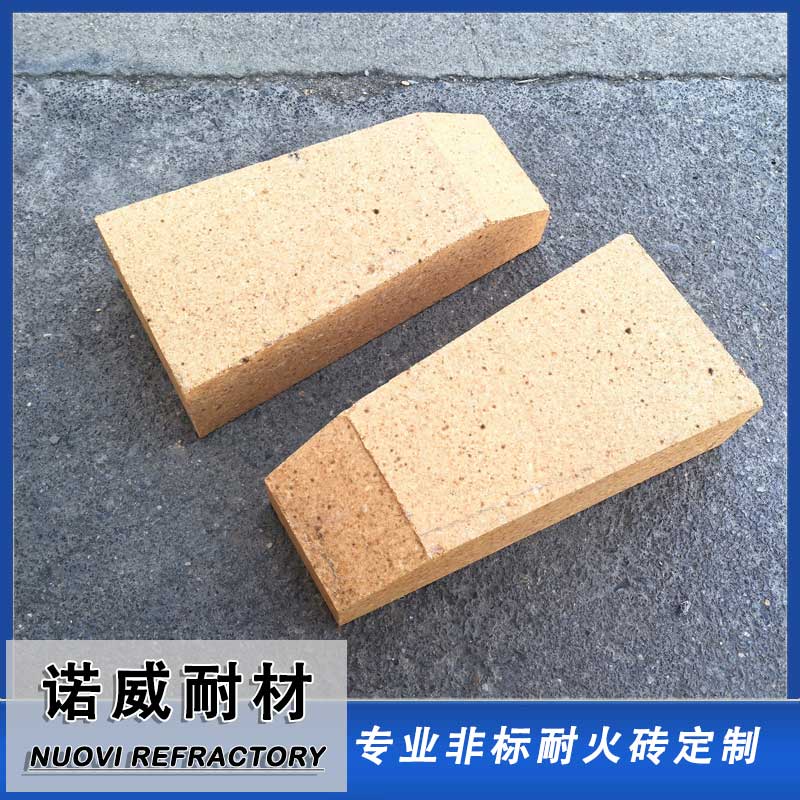

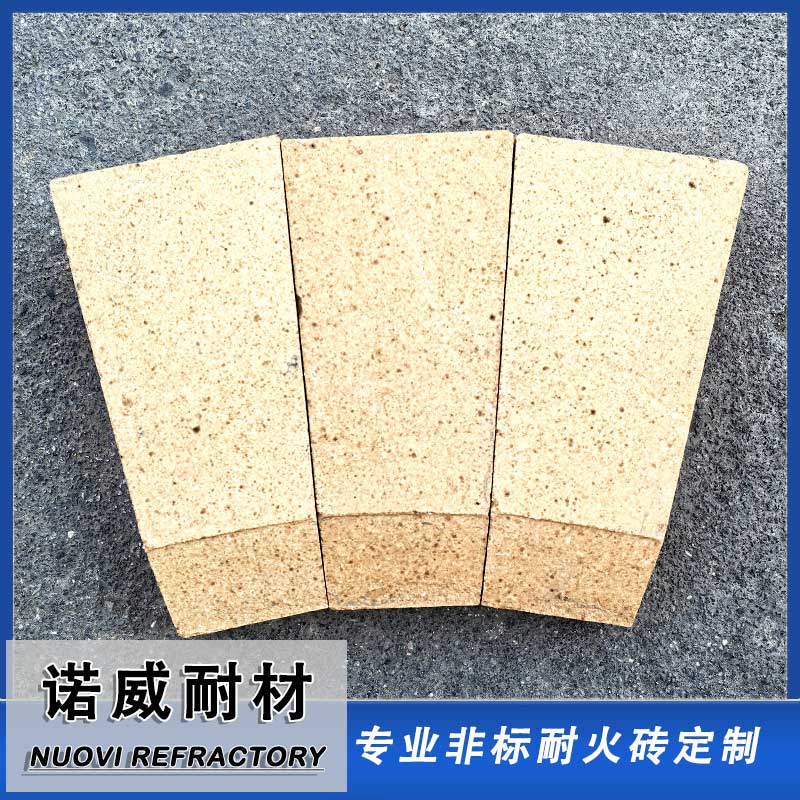

材质介绍
粘土砖是以粘土熟料为骨料，耐火粘土作为结合剂制成的Al₂O₃含量为30-48%的耐火材料制品。制作粘土砖的原料是粘土质矿物，耐火粘土一般可分为软质粘土和硬质粘土，在耐火材料的制作工艺中，前者加水后塑性好，容易烧结，多用作结合剂；后者大多经过煅烧后用作熟料。
粘土砖属于弱酸性耐火砖，随SiO₂含量增加而增强，因此多用于酸性窑炉的内衬材料。根据体积密度又分为普通粘土砖、低气孔粘土砖、低蠕变粘土砖。粘土砖根据用途大致可以分为：焦炉用粘土砖、高炉用粘土砖、热风炉用粘土砖、玻璃窑用粘土砖、水泥窑用大型粘土砖、碳素焙烧炉用粘土砖等。
产品特点
- 坩埚炉口专用设计
- 耐高温，抗热震性好
- 耐侵蚀，使用寿命长
- 配合紧密，减少热量散失
- 可按炉型定制规格
规格参数
| 指标 | N-1 | N-2a | N-2b | N-3a | N-3b | N-4 | N-5 | N-6 |
|---|---|---|---|---|---|---|---|---|
| 耐火度 (℃) | ≥ 1750 | ≥ 1730 | ≥ 1730 | ≥ 1710 | ≥ 1710 | ≥ 1690 | ≥ 1670 | ≥ 1580 |
| 荷重软化温度 0.2MPa T₀.₆ (℃) | ≥ 1400 | ≥ 1350 | - | ≥ 1320 | - | ≥ 1300 | - | - |
| 重烧线变化率 1400℃×2h (%) | +0.1~-0.4 | +0.1~-0.5 | +0.2~-0.5 | - | - | - | - | - |
| 重烧线变化率 1350℃×2h (%) | - | - | - | +0.2~-0.5 | +0.2~-0.5 | +0.2~-0.5 | +0.2~-0.5 | - |
| 显气孔率 (%) | ≤ 22 | ≤ 24 | ≤ 26 | ≤ 24 | ≤ 26 | ≤ 24 | ≤ 26 | ≤ 28 |
| 常温耐压强度 (MPa) | ≥ 30 | ≥ 25 | ≥ 20 | ≥ 20 | ≥ 15 | ≥ 20 | ≥ 15 | ≥ 15 |
