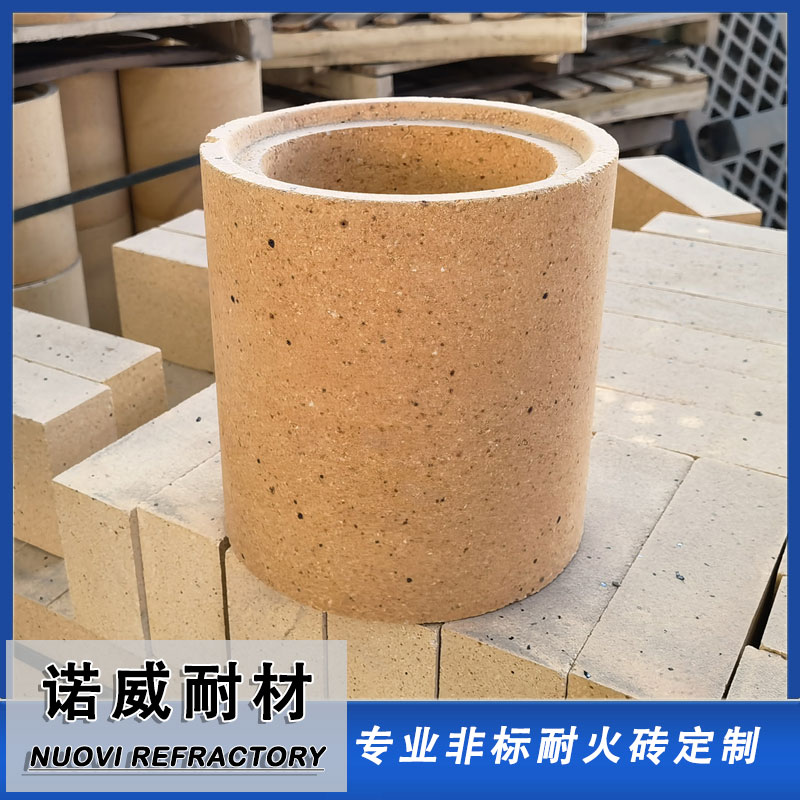

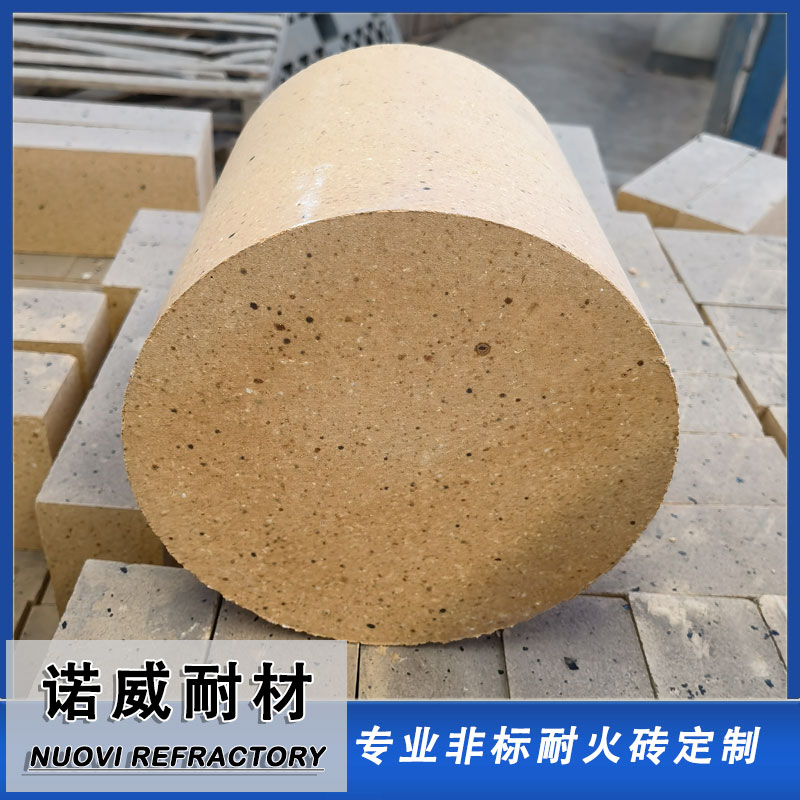

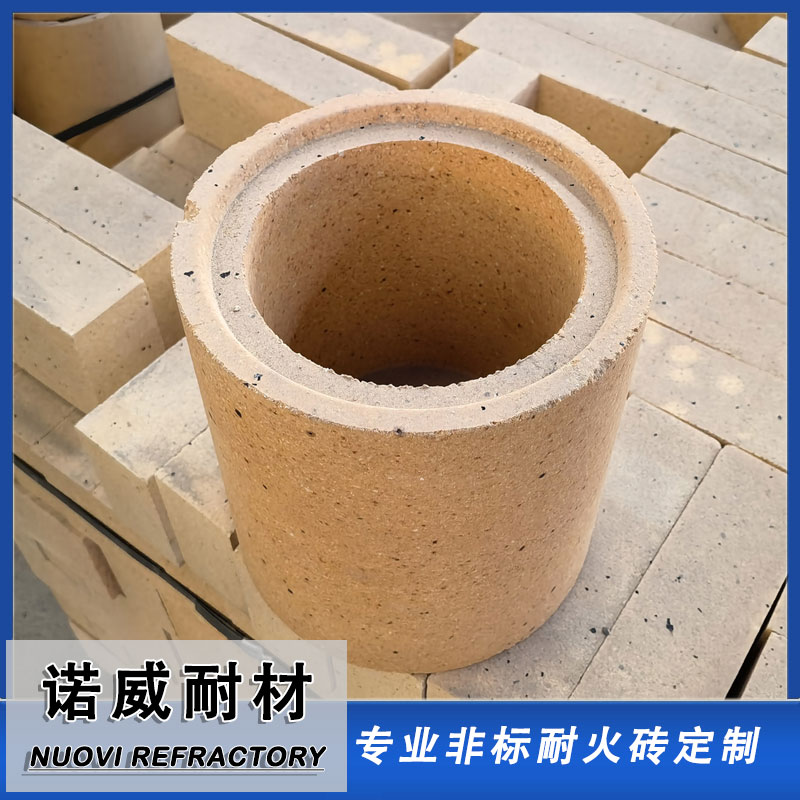

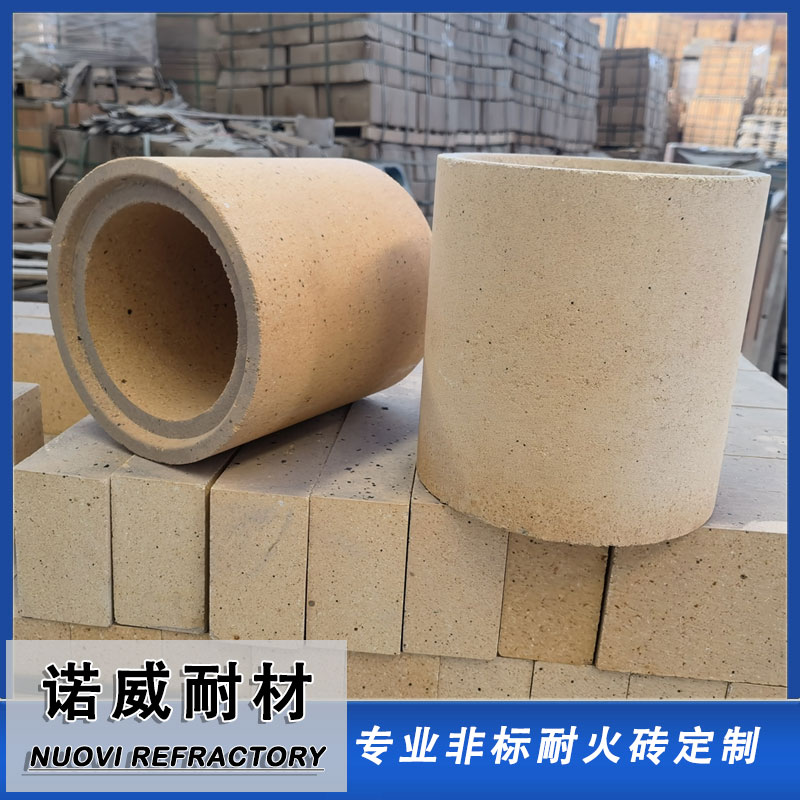

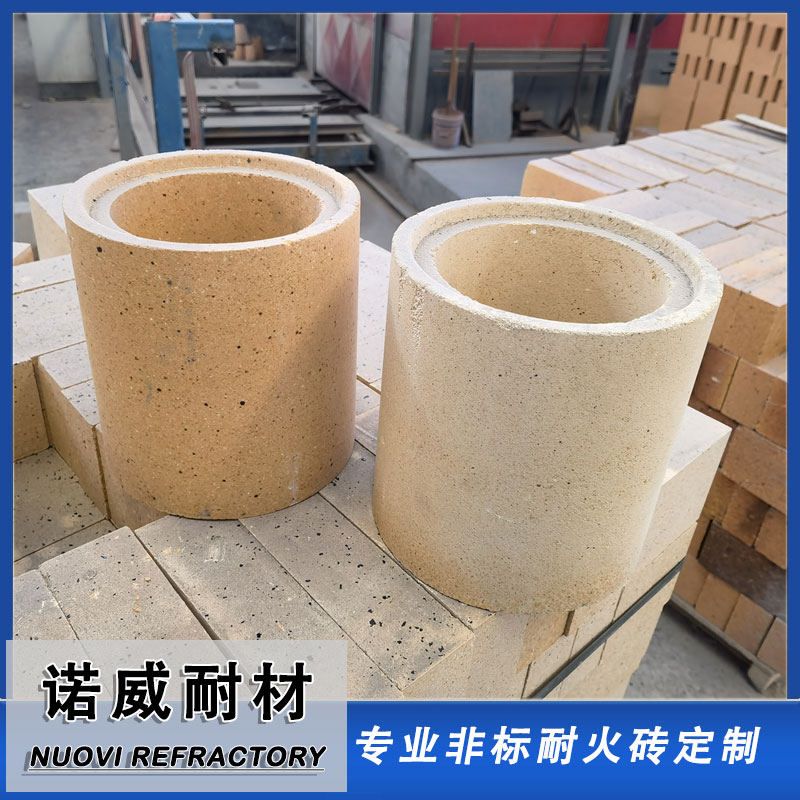

材质介绍
高铝砖和粘土砖的生产工艺相似，区别是氧化铝含量不一样。高铝砖是指氧化铝含量在48%以上的一种中性耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，一般在1500～1600℃。抗渣性较好，用于砌筑炼钢电炉、玻璃熔炉、水泥回转炉等的衬里。
根据 Al₂O₃ 含量的不同，高铝砖可分为不同等级，如Ⅰ等（Al₂O₃ 含量>75%）、Ⅱ等（Al₂O₃ 含量为60～75%）和Ⅲ等（Al₂O₃ 含量为48～60%）。
产品特点
- 优质高铝矾土原料，杂质含量低
- 圆形设计，受热更加均匀
- 抗热震性好，循环使用寿命长
- 内壁光滑，便于脱模清理
- 可根据需求定制尺寸
规格参数
| 指标 | SK35 / LZ-48 | SK36 / LZ-55 | SK37 / LZ-65 | SK38 / LZ-75 | SK40 / LZ-80 |
|---|---|---|---|---|---|
| Al₂O₃ (%) | ≥ 48 | ≥ 55 | ≥ 65 | ≥ 75 | ≥ 80 |
| Fe₂O₃ (%) | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
| 耐火温度 (℃) | 1750 | 1770 | 1790 | 1790 | 1800 |
| 显气孔率 (%) | ≤ 22 | ≤ 22 | ≤ 23 | ≤ 23 | ≤ 22 |
| 体积密度 (g/cm³) | 2.25-2.35 | 2.25-2.35 | 2.25-2.35 | 2.45-2.55 | 2.55-2.65 |
| 抗压强度 (MPa) | ≥ 39 | ≥ 44 | ≥ 49 | ≥ 54 | ≥ 59 |
| 荷重软化温度 0.2MPa (℃) | ≥ 1420 | ≥ 1470 | ≥ 1500 | ≥ 1510 | ≥ 1530 |
| 永久线性变化 1500℃×2h (%) | +0.1~-0.4 | +0.1~-0.4 | +0.1~-0.4 | +0.1~-0.4 | +0.1~-0.4 |
